太神奇了！仅凭颜色判断PCB的表面工艺？
来源: | 作者:sztongweicom | 发布时间: 1550天前 | 901 次浏览 | 分享到:
手机和电脑的电路板里，有金有铜。所以废旧电路板的回收价格，可达每公斤30块钱以上。比卖废纸、玻璃瓶、废铁都要贵上不少。



单从外面看， 电路板的外层主要有三种颜色：金色、银色、浅红色。金色最贵，银色的便宜，浅红色的最便宜。
从颜色上就可以看出来，硬件厂家有没有偷工减料， 另外，电路板内部的线路主要是纯铜，如果暴露在空气中很容易被氧化，外层必须要有上述保护层。有些人说金黄色的是铜，那是不对的。金色：

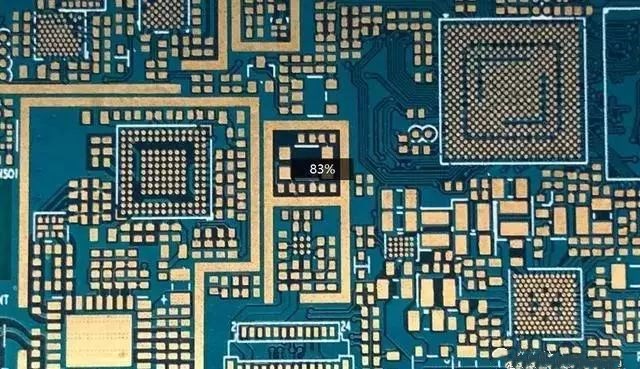

 电路板上的大面积镀金
金色的最贵，是真正的黄金。虽然只有薄薄的一层，但也占了电路板成本的近10%。广东和福建沿海有些地方专门收购废旧电路板，把黄金剥下来，利润很可观。
之所以用黄金，有两个目的，一是为了方便焊接，二是为了防腐蚀。
下面那张8年前的内存条的金手指，依然是金光闪闪的，如果换做铜、铝、铁，早就锈的不能用了。
镀金层大量应用在电路板的元器件焊盘、金手指、连接器弹片等位置。如果你发现某些电路板上全是银色的，那一定是偷工减料了。业内术语叫做“costdown”。
手机主板大多是镀金板，电脑主板、音响和小数码的电路板一般都不是镀金板。

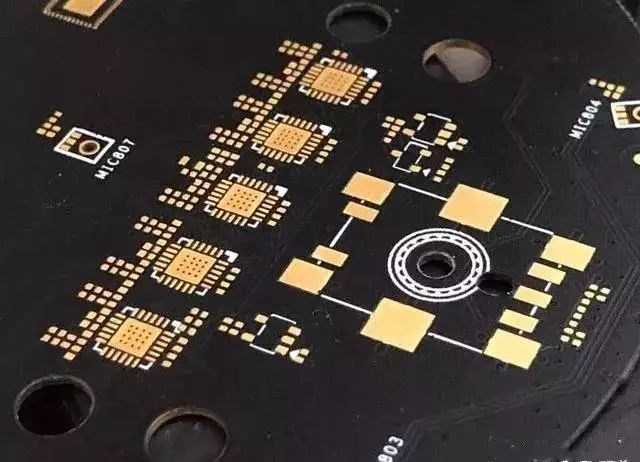

4年前的一块电路板，至今还是金灿灿的


8年前的内存条的金手指。

银色金色的是黄金，银色的是白银么？当然不是， 是锡。


银色的板子叫做喷锡板。 在铜的线路外层喷一层锡，也能够有助于焊接。但是无法像黄金一样提供长久的接触可靠性。


喷锡板，对于已经焊接好的元器件没什么影响，但是对于长期暴露在空气中的焊盘，可靠性是不够的，例如接地焊盘、弹针插座等。长期使用容易氧化锈蚀，导致接触不良。
小数码产品的电路板，无一例外的是喷锡板。 原因只有一个：便宜。

小数码产品很喜欢用喷锡板
浅红色：OSP，有机助焊膜。因为是有机物，不是金属，所以比喷锡工艺还要便宜。
这层有机物薄膜的唯一作用是，在焊接之前保证内层铜箔不会被氧化。焊接的时候一加热，这层膜就挥发掉了。焊锡就能够把铜线和元器件焊接在一起。
但是很不耐腐蚀，一块OSP的电路板，暴露在空气中十来天，就不能焊接元器件了。电脑主板有很多采用OSP工艺。因为电路板面积太大了，用不起镀金。
