检测范围：
最大检测范围 750mm*750mm

通用性强：
合适用于钢网、丝网及PCBA板的检测

操作简单：
手动实时检测，简单方便

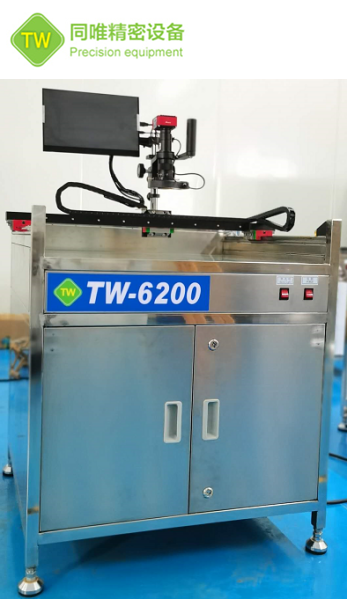

机器构成：
工业相机及实时显示屏
设备的重要组成部分，一个负责成像一个负责图像实时显示

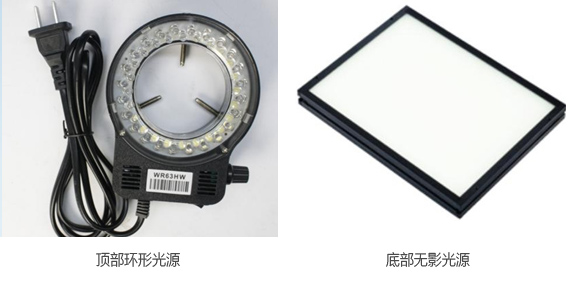

光源系统：
顶部环形光源与底部无影光源组合使用，保证检测结果显示更加清晰


结构组件：
1.高精度导轨及滑块组件，操作更加轻松顺滑
2. 镜面钢化玻璃台面
3. 不锈钢框架，不易生锈，结实耐用
4. 结构件为黑色阳极氧化，整体美观、轻量化

操作说明

开机准备
1.确认输入电压是否正确


2.确认电箱里的插头是否牢固


3.确认相机和显示屏的连接正确

4.开机及显示屏调试
 打开总电源开关及显示屏开关



5.鼠标的安装使用

6.显示屏调式及使用
 显示屏打开，鼠标接好时，点击右键，会出现如右下图画面

操作步骤：
1.接通电源，按下工作台面右下方的【电源】键
2.将待测钢网水平放置于【测试台面】之上

3.调节顶部环形灯亮度及镜头焦距。


4.手握扶手，控制XY轴走向，使镜头对准每一处要检测的位置。

5.观察【实时显示画面】进行人工判定

注意事项：

1.检测台安装时要调整好水平并固定牢固脚杯

2.导轨及工作台面上不要放置杂物，并按期保养

3.导轨要经常打油

4.台机要按规定接地线

5.镜头及显示屏属于精密仪器，移动控制力度轻微移动
